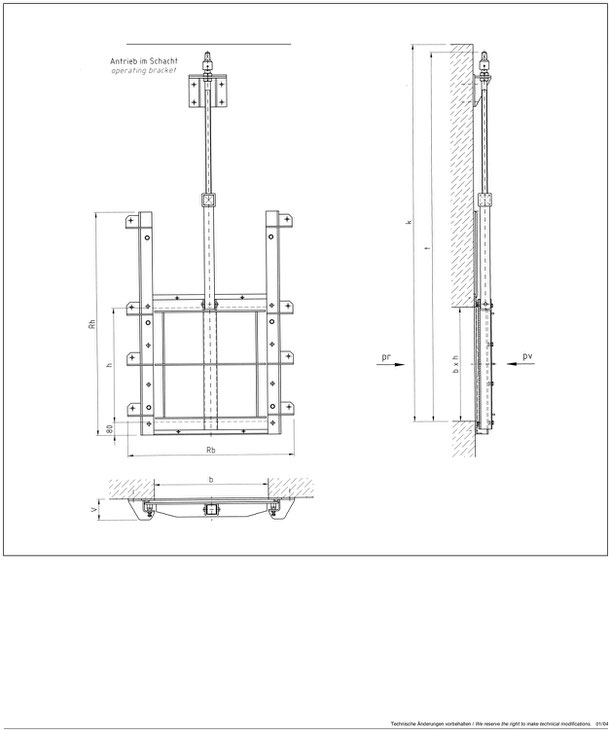

F10 Regelschieber mit rechteckigem Durchlaß

Beschreibung:


Regelschieber zum Regeln und Absperren von Zu- oder Abläufen von Schächten oder Becken, vierseitig dichtend, mit rechteckigem Durchlaß.

Rahmen als Profilkonstruktion, mit seitlichen Laschen zum Andübeln an ebene, senkrechte Wand, einschl. Befestigungsmaterial und Dichtung.

Schieberplatte nach statischen Anforderungen verstärkt, beidseitig belastbar, ständig an der Dichtung anliegend.

Abdichtung mit austauschbarer, abwasserbeständiger Notenprofil-Gummidichtung und Gleitleisten mit nachstellbarer Anpressung.

Nichtsteigende Trapezgewindespindel aus Edelstahl, Spindelmutter aus Rotguß.

Spindelverlängerung und Zwischenhalterungen aus Edelstahl, bei größeren Einbautiefen.

Antrieb im Schacht mit Vierkant SW 27 und Schlüsselbedienung.



Weitere Antriebsformen siehe Seiten F16 und F17.



Regelschieber aus Edelstahl, unter Schutzgas geschweißt, gebeizt und passiviert.



Regelschieber in Sonderanfertigung nach Ihren Plänen und Anforderungen bzw. den örtlichen Gegebenheiten angepaßt, auf Anfrage lieferbar.



Zusätze :



 S   Bedienungsschlüssel Typ C nach DIN 3223, passend zu Antrieb im Schacht
